醇溶性無機富鋅底漆
産品簡介
 | 産品名稱：ZD700(C)醇溶性無機富鋅底漆 漆膜顔色：灰色 包裝規格：24+6kg/組 混合比例：4:1 稀釋劑：無機富鋅底漆稀釋劑 施工方法：無氣噴塗、有氣噴塗、手工塗裝 |
醇溶性無機富鋅底漆是鋼結構重防腐常用的防腐塗料，含有大量優質鋅粉，起到陰極保護、電化學防腐的作用。無機富鋅底漆有多種配套方式，其塗層防腐性能強，在各種工業領域有着廣泛的應用。
高鋅含量 無機富鋅底漆鋅含量高，不揮發份金屬含量≥80% |
陰極保護 鋅粉提供較好的陰極保護特性，電化學防腐，有效保護基材 |
防腐防鏽 漆膜具有優異的耐腐蝕特性，防腐防鏽能力強 |
耐高溫性 塗層可耐高溫500℃，漆膜完好，不脫落，不起皮 |
可焊接性 無機富鋅底漆在25μm時不影響焊接性能 |
機械性能 漆膜機械性能優異，硬度、抗沖擊性、柔韌性符合國家标準 |
主要用途
醇溶性無機富鋅底漆适用于噴砂處理至Sa2.5級的鋼材表面，主要用于大氣環境下的鋼鐵構件防腐蝕，包括橋梁、管道、儲罐、建築、港口、廠房等各種項目。
配套體系

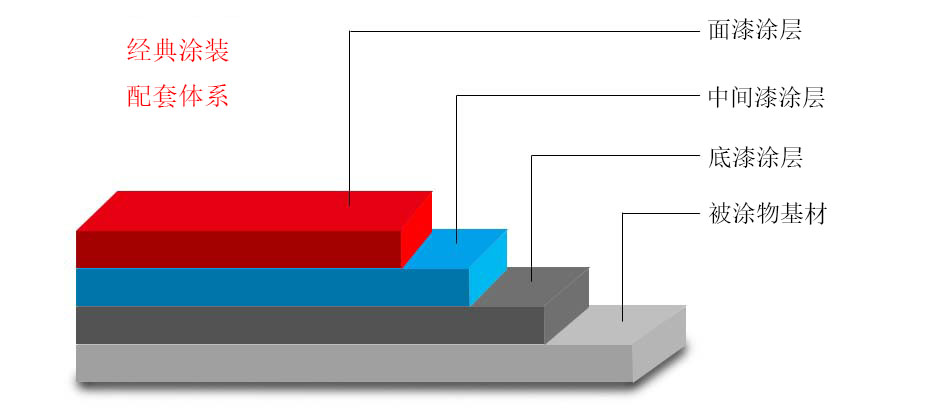

常用配套系統：無機富鋅底漆+ED1500環氧漆+環氧雲鐵中間漆+氟碳面漆
封閉漆：ED1500環氧漆
中間漆：環氧雲鐵中間漆、環氧厚漿漆
技術參數
項目 | 指标 |
容器中狀态 | 攪拌均勻無硬塊，呈均勻狀态；粉料呈微小均勻粉末狀态 |
不揮發份中金屬鋅含量 | ≥80% |
耐熱性 | 400℃，1h，漆膜完好，允許變色 |
不揮發分含量 | ≥75% |
幹燥時間 | 表幹≤0.5h，實幹≤8h |
附着力（拉開法） | ≥3MPa |
抗滑移系數 | 初始時，≥0.55；安裝時（6個月内），≥0.45 |
耐沖擊強度 | 50kg·cm |
耐鹽霧試驗 | 2500小時，漆膜完好（幹膜100微米） |
耐老化試驗 | 1500小時，表面完好 |
耐濕熱試驗 | 1500小時，表面完好 |
漆膜硬度 | H |
焊接試驗 | 塗料焊接無影響 |
柔韌性 | 1mm |
施工工藝
表面處理
鋼鐵表面必須經過噴砂或抛丸處理，去除表面雜質、鏽迹、油污、粉塵等，增加鋼材表面的粗糙度，提高塗層的附着力，該漆對于表面處理要求較高，必須達到Sa2.5級标準才能保證良好的附着效果。
漆料準備
向無機富鋅底漆主劑中按照比例加入固化劑和稀釋劑，充分攪拌均勻，熟化15分鍾。施工環境溫度在5-40℃，相對濕度25%-85%，混合好的漆料須在4-6小時（25℃）内用完，避免油漆膠化凝固無法使用。
施工方法
無機富鋅底漆可采用高壓無氣噴塗、有氣噴塗、手工塗刷等方法。施工期間要不斷攪拌桶内漆料，避免鋅粉沉澱。
塗裝方法：無氣噴塗、空氣噴塗、刷塗、輥塗
施工方法 | 噴嘴尺寸 | 出口壓力 | 稀釋比率 |
無氣噴塗 | 0.43mm-0.53mm | 10-15Mpa | 5-10% |
空氣噴塗 | —— | —— | 15-20% |
刷塗、輥塗 | —— | —— | 5-10% |
幹燥時間及塗裝間隔
溫度 | 5℃ | 20℃ | 30℃ |
指觸幹燥 | 50mins | 30mins | 15mins |
半硬幹燥 | 6hrs | 3hrs | 3hrs |
最小塗裝間隔 | 24hrs | 24hrs | 24hrs |
品質保證
天津市雙獅塗料有限公司 備案号：京ICP證000000号
津公網安備 12011402000116号
無機矽酸鋅車間底漆
